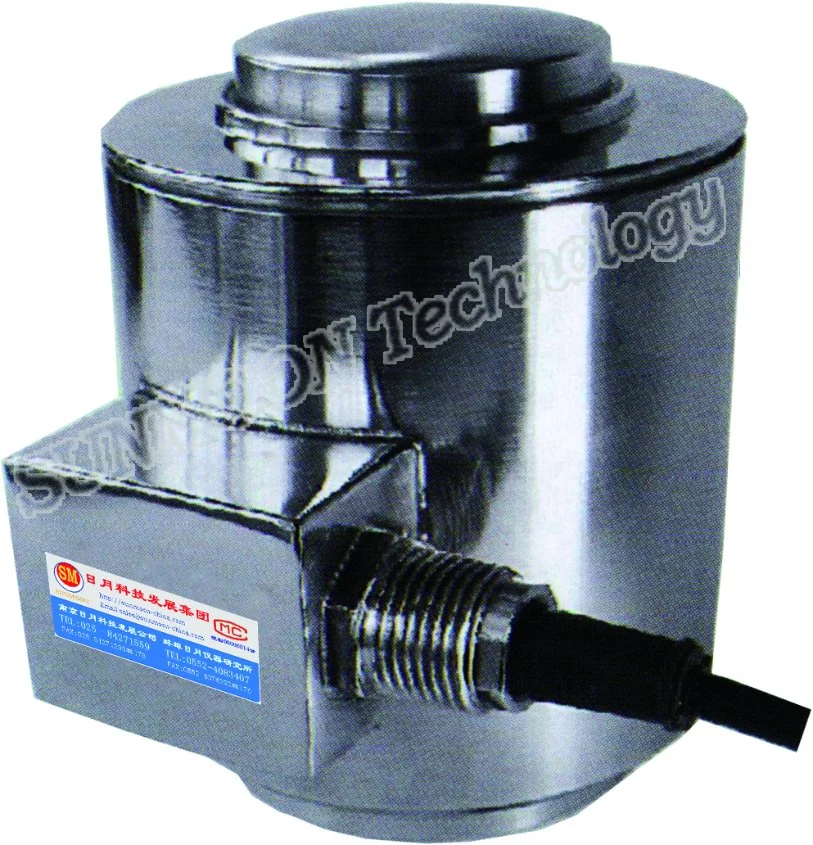

Beschreibung:
Der Fühler wird vom legierten Stahl hergestellt
Hohe Zuverlässigkeit, gute Stabilität, hohe Präzision und große Reichweite
Ausführungstandard:
GB/T 7551-2008 Bescheinigung
(eqv OIML R60)
Anwendungssituation :
Elektronische LKW-Schuppen, Automobilinspektionzeilen, Großtonnage Zufuhrbehälterschuppen
Gedichtet zu Iec 529:
Schutzgrad: IP67. Schutz gegen Gesamtmenge
Immersion im Wasser für 30minutes
mit einem Druck Entsprechen mhead des Wassers
| Nenneingabe | 10t~500t |
| Nennausgabe | 1.5mv/v |
| Gesamtfehler | ±0.10%F.S |
| Isolierungs-Widerstand | ≥5000MΩ |
| Sichere Überlastung | 150% |
| Nullausgleich | ±1%F.S |
| Input-Widerstand | 700±5Ω |
| Ausgabe-Widerstand | 700±2Ω |
| Temperatur-Effekt auf Eingabe | ±0.02%F.S/10k |
| Temperatur-Effekt auf null | ±0.01%F.S/10k |
| Entscheidende Überlastung | 200% |
| Betriebstemperaturbereich | - 30ºC~80ºC |
| Empfohlene Erregung-Spannung | 5V~18V (Wechselstrom oder Gleichstrom) |
| Maximale Erregung-Spannung | 24V (Wechselstrom oder Gleichstrom) |
| Aufbau | Legierter Stahl |
| Schutz-Kategorie | IP 68 |
| Reichweite (t) | A | B | C | E | F | G | H | M | SR |
| 10~20 | 75 | 83 | 32.5 | 64 | 10 | 31.8 | 62 | M12 | 125 |
| 30~50 | 100.6 | 127 | 54.6 | 86 | 14 | 59 | 88.6 | M18 | 152 |
| 50~200 | 150.6 | 184.5 | 92 | 108 | 26 | 80 | 134 | M20 | 400 |
| 200~300 | 164 | 229 | 92 | 108 | 26 | 93.7 | 148 | M20 | 400 |
| 300~500 | 177 | 304.8 | 117 | 115 | 26 | 139.7 | 165 | M20 | 1143 |
