Produktbeschreibung
2.1 Benennen und Typenschildkennzeichen
2.1. 1 Naming Richtlinie
JAC580N- 004 G - 4 - 5020A
| Identification | Spannungshö He |
| 4 | Dreiphasen380v |
| S2 | Einphasiges 220V |
| Kennzeichen | Anpassungsfä Higer Bewegungstyp |
| G | Allgemeiner Typ |
| Kennzeichen | 0.4 | 0.75 | … | 400 |
| Anpassungsfä Higer Motor (Kilowatt) | 0.4 | 0.75 | … | 400 |
2.2 Einleitung der verschiedenen Teile des Konverters

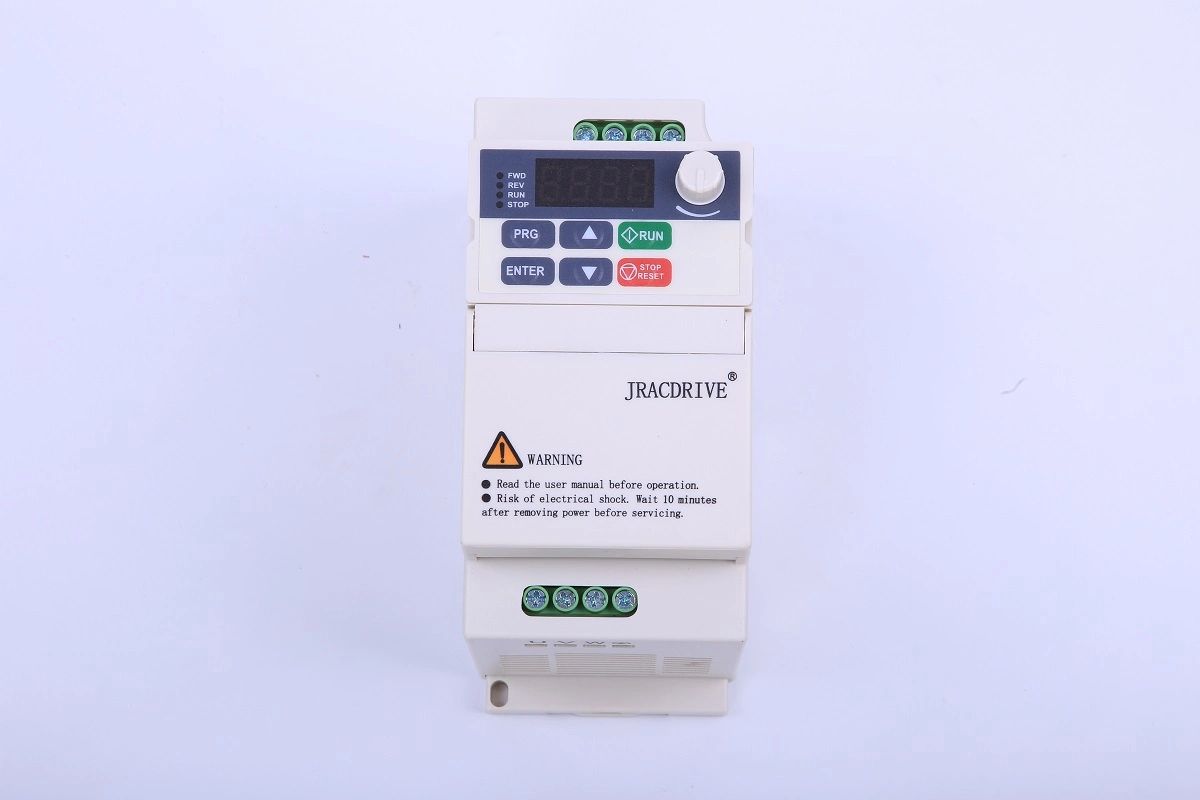

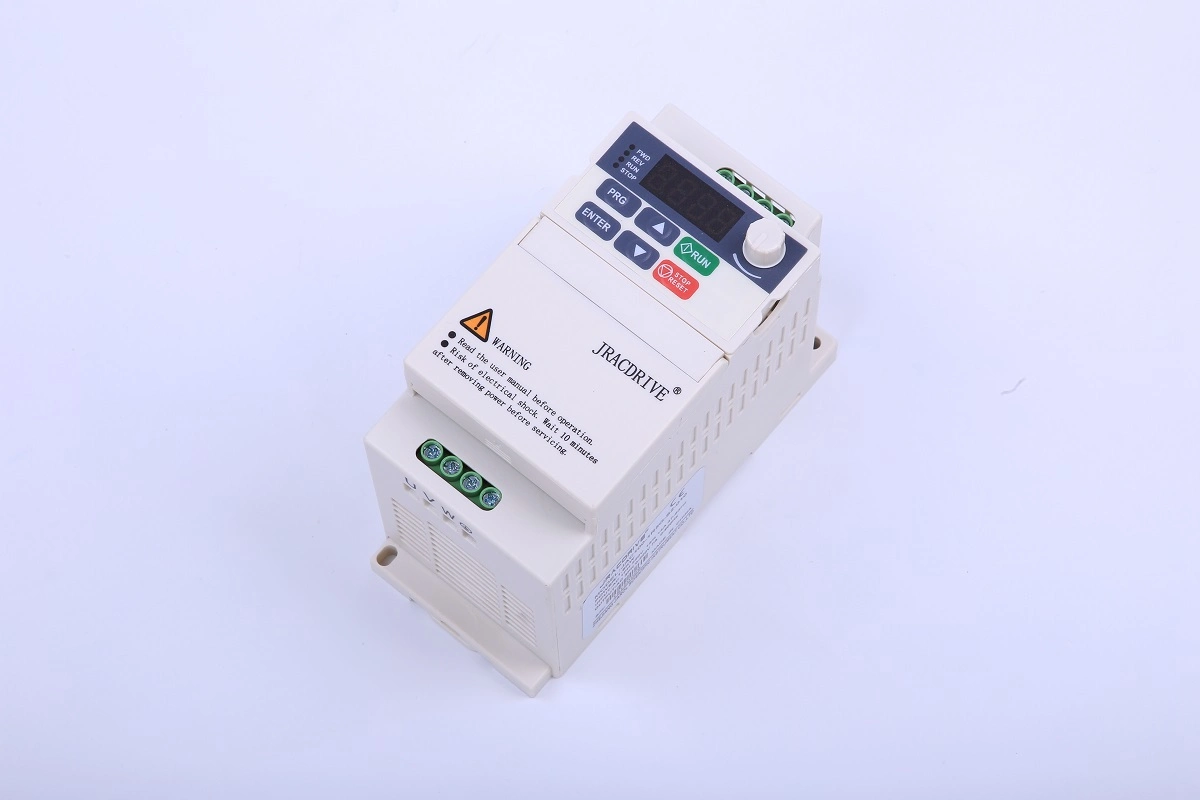

Zelletyps von JAC580N Serienkonverter sein Der Plastik Und Metall. Ter externes Diagramm wird unten gezeigt
2.3 Grundlegende technische Bedingung
Tabelle 2-1 Technische Bedingung des Frequenzumsetzers der Serie 580N
| Feld | Bedingung | ||
| Standardfunktionen | Maximale Frequenz | VektorcontroL: 0~500Hz; V/F Steuerung: 0~500Hz | |
| Trä Gerfrequenz | 0.8kHz~12kHz Der Trä Gerfrequenz wird automatisch basiert auf den Eingabemerkmalen eingestellt | ||
| Inputfrequenz Auflö Sung | Digital-Einstellung: 0.01Hz Analoge Einstellung: Maximale Frequenz x 0.025% | ||
| Steuermodus | • Offene Regelkreis- vektorsteuerung (Organisationsprogrammaufruf) • Regelvektorsteuerung (FVC) • Spannungs-/Frequenz(V/F) Steuerung | ||
| Beginnen von Drehkraft | • G-Typ: 0.5 Hz/150% (Organisationsprogrammaufruf); 0 Hz/180% (FVC) • P-Typ: 0.5 Hz/100% | ||
Grundlegende Funktionen | Geschwindigkeitsreichweite | 1: 100 (Organisationsprogrammaufruf) | 1: 1000 (FVC) |
| Eintourige Genauigkeit | ± 0.5% (Organisationsprogrammaufruf) | ± 0.02% (FVC) | |
| Ü Berlastbarkeit | • G-Typ: 60s fü R 150% des Nennbargeldes • P-Typ: 60s fü R 120% des Nennbargeldes | ||
| Drehkrafterhö Hung | • Ö Rtlich festgelegte Erhö Hung • Kundenspezifische Erhö Hung 0.1%-30.0% | ||
| V/F Kurve | • Lineare V/F Kurve • Mehrpunkt-V/F Kurve •N-Energie V/F Kurve (1.2-power, 1.4 schalten, 1.6 anschalten, 1.8-power, Quadrat) an | ||
| V/F Trennung | Zwei Typen: Trennung beenden; Halbe Trennung | ||
| Beschleunigungs-/deceleration-Kurve | • Lineare Rampe • S-Kurverampe Vier Gruppen Beschleunigung/Stoppzeit mit Reichweite 0.0-6500.0s | ||
| Gleichstrombremsen | Gleichstrom-bremsende Frequenz: Frequenz 0.00Hz~maximum Bremsende Zeit: 0.0s~36.0s Bremsender aktueller Wert des Vorgangs: 0.0%-100.0% | ||
| STOSS-Steuerung | STOSS-Frequenzbereich: 0.00-50.00 Hz STOSS-Beschleunigung/Stoppzeit: 0.0-6500.0s | ||
| Geschä Ft | Befehlsquelle | Geschä Ftspanel, Steuerterminal und SeriendFV-Anschluss werden gegeben In verschiedene Methoden schalten | |
| Frequenzquelle | Verschiedene Frequenzquellen: Digitale Referenz, Analogprü Fspannung, analoge aktuelle Referenz, Impulsreferenz und Schnittstellereferenz. Die Schaltung kann in verschiedene Methoden geleitet werden | ||
| Zusatzfrequenzquelle | 10 Arten Zusatzfrequenzquelle. Der Zusatz Frequenzstoß Und die Frequenzsynthese kö Nnen flexibel erzielt werden | ||
| Inputterminal | Standards: 7 Terminals des digitalen Input, unter welchem Stü Tzmaximaler Hochgeschwindigkeitsimpulsinput von 100kHz 2 Analogeingabeterminals, unter, welches unterstü Tzt nur Spannungsinput von 0 ~10V und, anderem unterstü Tzt Spannungsinput von 0 ~10V oder aktuellen Input von 4 ~20mA Dynamicdehnungsfä Higkeit: 3 Terminals des digitalen Input 1 Analogeingabeterminal, das Spannungsinput von -10V ~10V unterstü Tzt und PT100/PT1000 unterstü Tzt | ||
| Ausgangsanschluss | Standards: 1 HochgeschwindigkeitsimpulsAusgangsanschluss (der Open-Collector-Typ ist wahlweise freigestellt), Ausgabe des Signals unterstü Tzend quadratische 0~100kHz 1 Digitalergebnisterminal 1 RelaisAusgangsanschluss 1 Analogausgabeanschlussblock, unterstü Tzende Stromabgabe von 0~20mA oder Spannungsausgabe von 0~10V Dynamicdehnungsfä Higkeit: 1 Digitalergebnisterminal 1 RelaisAusgangsanschluss 1 Analogausgabeanschlussblock, unterstü Tzende Stromabgabe von 0~20mA oder Spannungsausgabe von 0~10V | ||
| Bildschirmanzeige- und Tastaturgeschä Ft | LED-Bildschirmanzeige | Den Parameter anzeigen | |
| Verschluss und Funktionsauswahl befestigen | Teilweisen oder allen Schlü Sselverschluß Verwirklichen und die Vorgangsreichweite einiger Schlü Ssel definieren, um misoperation zu verhindern | ||
| Schutzfunktion | Prü Fung des elektrifizierten Motors, des Output-Rü Ckstellungsphasenschutzes, des Ü Berstromschutzes, des Ü Berspannungsschutzes, des Undervoltageschutzes, des Hitzeschutzes, des Ü Berlastungsschutzes, des etc. Kurzschließ En | ||
